反滲透純凈水廠設備工藝系統流程介紹，小編向技術人員了解咨詢，為大家整理了相關資料。
反滲透純凈水廠設備工藝系統流程
第一，阻垢劑加藥裝置
↓
自來水—升壓泵—全自動砂濾器—超濾裝置—超濾水箱—升壓泵—電動慢開門—反滲透脫鹽裝置—用戶
第二，預處理系統
系統總出水量為15m3/h，反滲透裝置回收率為75%，則預處理產水量為20m3/h。
原水首先經原水泵升壓進入細砂過濾器，細砂過濾器采用0.3~0.5mm的細粒徑石英砂。
預處理系統采用一臺F2000mm的細紗過濾器，正常運行時過濾水量為30m3/h。以除去水中可能攜帶的泥砂、鐵銹等雜質，保證反滲透的進水水質，過濾器內壁襯膠防腐，以防止產生鐵銹，污染水質。過濾器可根據累計運行時間或周期制水量自動進行反洗、正洗和投運。超濾裝置，膜的材質為聚醚砜，切割分子量為1萬道爾頓，全流過濾，水在0.1~0.3MPa的壓力下透過濾膜，微粒則被截留在中可將截留在膜的內表面，由于膜的微孔很小，可有效地除去細菌微生物在內的所有懸浮物。當污染物在膜表面積聚，產水量下降時，用反洗水沖洗膜表面，恢復膜的過濾性能。
反滲透脫鹽系統主要設備包括：高壓給水泵、電動慢開門、反滲透脫鹽裝置、阻垢劑加藥、反滲透清洗裝置。
過濾器出水首先加入高效阻垢劑PTP-0100，可有效防止水中Ca、Mg、SiO2等物質在膜的濃水側結垢。阻垢劑采用計量泵加入，計量泵選用進口電磁隔膜計量泵，運行可靠無泄漏。
反滲透裝置的產水量為15m3/h。反滲透膜元件采用美國DOW公司或美國海德能公司的高脫鹽率復合膜，其單根膜的脫鹽率高達99.6%。壓力容器選用美國進口六組件高壓玻璃鋼容器，每根容器內裝5根膜元件，采取2:1二段排列，共15根膜元件。
反滲透裝置技術指標如下：
產水量：15m3/h
系統脫鹽率：97%
水回收率：75%
系統中設有自動沖洗系統。當系統停車后，打開電動沖洗排水閥對膜組件進行低壓表面沖洗，將膜組件內的濃水沖走，以防止?jié)馑诜礉B透膜表面結垢。
系統中設有自動沖洗系統。當系統停車后，打開電動沖洗排水閥對膜組件進行低壓表面沖洗，將膜組件內的濃水沖走，以防止?jié)馑诜礉B透膜表面結垢。
反滲透系統設有就地儀表電器操作盤1塊，就地反滲透壓力表盤1塊，將反滲透系統的壓力、流量、導電度等測量儀表集中裝設在儀表盤中，便于維護管理和監測。
流量、調電鍍等主要儀表均采用美國SIGNET公司產品。
反滲透裝置的啟動、運行、監測、停運沖洗等操作均為連鎖自動控制。

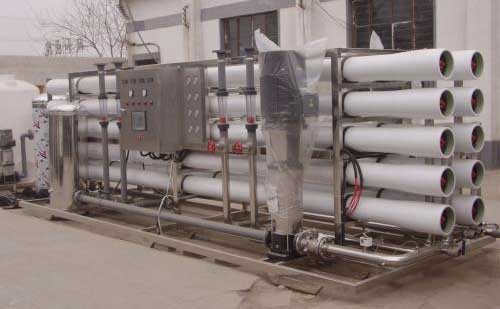

反滲透整套裝置均組裝在一套滑架上，外形美觀大方，便于運輸與安裝。更易于操作。
反滲透裝置的儀表及控制系統
自控系統主要包括：
反滲透裝置的自動啟、停、沖洗操作。
反滲透純凈水廠設備工藝系統流程介紹，小編的分享到此結束，如果想了解更多，請持續關注我們網站。
由PLC控制完成包括阻垢劑計量泵、高壓泵、電動慢開門的順序啟動和停止;停運時反滲透裝置的自動低壓沖洗;運行過程中低壓壓力開關與系統的連鎖運行;各轉動設備的運行監測和報警等。
反滲透裝置和阻垢劑加藥單元的就地操作箱均設有自動/手動選擇開關，既可以由PLC控制程序操作，也可以在就地電控箱上就地操作。
本套水處理系統的主要儀表采用進口產品
詳細儀表選型及參數見設備清單，簡述如下：
·反滲透裝置的入口裝設流量計，監視瞬時流量，并記錄累積流量。
·反滲透設給水流量計、產品水流量計和濃水流量計，根據這三個流量值觀察反滲透的運行狀況，調節系統回收率。
·反滲透裝置出水裝設電導率表，具有顯示和高、低限報警功能。
以上儀表均選用進口產品。
·系統配置相應的液位計和壓力表
·反滲透系統設有就地儀表盤1塊，就地反滲透壓力表盤1塊，將反滲透系統的壓力、流量、導電度等測量儀表集中裝設在儀表盤中，便于維護管理和監測。
·系統配備相應的聲光報警裝置，可對系統異常運行狀態進行報警提示。
設備運行功率為：20KW。
反滲透純凈水廠設備工藝系統流程介紹，小編的分享到此結束，如果想了解更多，請持續關注我們網站。
